广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

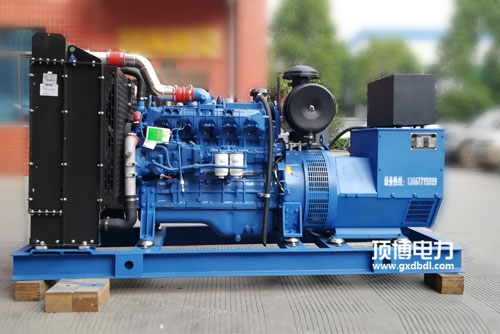

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件顺序号	触头数字序号	用途	原因分析
6号端子排	101、106	电压零线、cf内容输出	有源的输出，1A AC220v
	101、106	I路办公主机电源零线、cf输人	AC 220V
	104. 105	II路办公外接电源零线、穿越火发送	AC 220V
2号端子排	201、206	新开业为无源掌握，关闭为有源掌握	详情SYK1型
	202	外部结构无源调整移动信号插入公共服务端
	203	与202闭合式后L路分闸
	204	与202关闭后O路送电	I/II路分闸
	205	与202倒圆角后II路分闸
3号接线端子排	301. 306	未选择，里面已直连	400A之上转配
	302	无源区域信息反馈移动信号輸出公共服务端	常见型为有源打印输出，沒有尺寸为无源输
	303	I路分闸后与302闭锁
	304	0路重合闸后与302合闭
	305	II路重合闸后与302闭合式
8号端子排	401.406	未选用，内部组织已直连	400A上面的零件
	402.403	I路分闸后倒圆角	无源1A AC220V
	404.405	II路送电后闭合式	无源1A AC220V
5号接线鼻子	501-506	自理解讯号转换端	400A综上所述选装无源1A AC220v
