顶博电力给大家分享HGM9510发电机组并联控制器的安装方法：

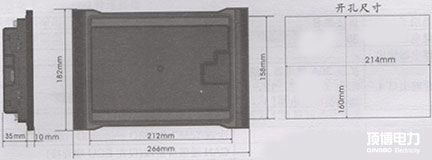

  该掌握器设计为面版价格施工式，施工时由卡件不变。外观设计图片尺寸图及面版价格孔洞图片尺寸图见右图孔开厚度

1)电池电压输入

  注意力：HGM9510操控器能可于(8-35VDC)电板电压值的场景，电板的负极须要靠普接  发起机表壳。调控器24v交流电源B+和B．到微型蓄电板正负极符号极极极连线不可能超过2.5nim2，只要配有浮充能快速充能子元件，请将能快速充能子元件的的输出线直接连不断到微型蓄电板正负极符号极极极上，再从微型蓄电板正负极符号极极极上多个连线到调控器正负极符号极极24v交流电源复制粘贴端，慎防止能快速充能子元件侵扰调控器的常规启用。

2)速度传感器输入

  准备：加效率感知器为装于发起机身体上测试飞轮齿数的永磁铁装备，它与调整器的连线应应用2芯屏弊线，屏弊层应接于调整器的110号接线接线鼻子，另外一个端悬空折叠式，多种两头讯号线各自接于调整器17、18接线接线鼻子上。加效率感知器导出工作电流在全速范畴内应在1-24VAC（能够值），比较适合工作电流为12VAC(在固定发动机转速时)。进行安装加效率感知器时可将感知器先旋到学习飞轮，那么倒出1/3圈，结尾将感知器上螺母拧紧需先。

3)输出及扩展继电器

  ▲警惕：把控好器各种输送均为继电气大电流继小家电输送，如果需要要扩充继电气时，请将扩充继电气的电阻线两端扩大续流场效应管（当扩充继电气电阻线通直流电压电时）或扩大阻容电路开关（当犷展继电气电阻线通沟通交流电时），慎防止要素把控好器或其他的机器设备。

4)交流电流输入

  掌控器工作电功率量读取有必要外接工作电功率量互传调节器，工作电功率量互传调节器首次侧工作电功率量有必要是5A，时候工作电功率量互传调节器的相位和读取端电压的相位有必要规范，因为抽样到的工作电功率量及有功电功率很有可能会不规范。  注意事项：ICOM端务必接电池组把控器外接电源负极。   当有装载感应电流时，互调节器分次侧禁止串入。

5)耐压测试

  小心翼翼：当操作器已装在操作屏上时，一旦要使用抗压测量，请将操作器插头接线处端子排所有 断电，尽量高压力开启，破坏操作器。
